尼康即将发售共聚焦显微镜“AX”、“AX R”，以直观的操作、8K×8K的分辨率以及25mm的宽视场，极大提高数据获取量，加速生物现象的研究。 | Nikon Corporation Healthcare Business Unit

2021年4月27日

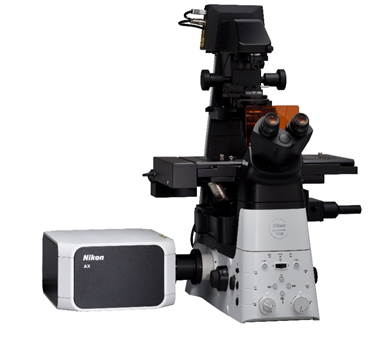

株式会社尼康（日本东京）宣布发售共聚焦显微镜AX、AX R，以直观的操作即可在25mm的宽视场^※1下，采集8K×8K（8192×8192像素）^※2的高分辨率图像。

*1显微镜观察的区域直径。
*2AX、AX R搭载检流计扫描仪的情况下。

发售概要

产品名称	共聚焦显微镜AX 共聚焦显微镜AX R
发售日	2021年5月下旬

开发背景

近年来，除细胞与胚胎之外，在显微镜下对生物活体组织等大型标本中瞬时反应和变化的需求日益增多。
尼康针对这些需求，为用户提供了共聚焦显微镜，通过激光照射扫描标本，采集高对比度的清晰焦面图像。即使是具有一定厚度的标本，只要将多个焦面图像进行合成，重新构建，即可观察标本的三维构造。

尼康此次开发出的共聚焦显微镜AX、AX R通过直观操作，即可在25 mm的宽视场下采集8K×8K像素的高分辨率图像。AX搭载检流计扫描仪，可在控制速度的同时采集高分辨率图像； AX R除了搭载检流计扫描仪之外，还搭载可高速采集图像的共振扫描仪。
尼康成像软件NIS-Elements C采用了可直观操作的GUI（图形用户界面），与AX、AX R组合使用，可以统一控制显微镜图像采集及分析、数据管理，而且还具备高扩展性，可以针对广泛的研究进行定制，从而可以灵活满足多样化的研究需求。

主要特点

1. 在8K×8K像素的高分辨率及25mm的宽视场下获取更多信息

将AX、AX R搭载在研究级倒置显微镜ECLIPSE Ti2-E和研究级电动正置显微镜ECLIPSE Ni-E上使用，可实现基于25 mm的宽视场下8K×8K（8192×8192像素）的高分辨率图像的采集，助力生命科学的研究。

此外， AX R搭载了共振扫描仪，可高速获取2K×2K（2048×2048像素）的图像，是以往机型A1R HD25的4倍，从而捕捉到样本的瞬时反应和变化等生命现象。这将有助于探明脑神经形态及癌症等疾病的机理，加快干细胞研究和药物研发等各个领域的研究进展。

以8K×8K像素采集的透明化小鼠的整个膀胱的图像|使用检流计扫描仪，可在大视野下获取清晰细节的图像。 — 以8K×8K像素采集的透明化小鼠的整个膀胱的图像。
使用检流计扫描仪，可在大视野下获取清晰细节的图像。
图像协助：Dr. Gerry Apodaca, Integrative Systems Biology, Department of Medicine, University of Pittsburgh in collaboration with Dr. Alan Watson at the Center for Biological Imaging, University of Pittsburgh

2. 抑制光漂白和光毒性，实现细胞友好成像，并能够可靠捕获长时间生物学现象

与以往机型相比，检测光线的感光原件灵敏度提高2倍^※1，而暗电流噪声^※2降低约30%。可使缩短细胞曝光时间，降低激发光强度，因而可以将成像中的光漂白及光毒性降至最低。

此外，由于AX R搭载的共振扫描仪可进行图像高速采集，即使是长时间进行延时观察，也能减少对细胞的破坏。

*1选择多碱性PMT时。
*2噪声来源于长时间曝光的感光元件自发热。

以2K×1K像素，对果蝇的胚胎进行12小时的延时拍摄|通过快速扫描，即使长时间拍摄也可将样本的光漂白控制到最小。 — 以2K×1K像素，对果蝇的胚胎进行12小时的延时拍摄。
通过快速扫描，即使长时间拍摄也可将样本的光漂白控制到最小。
图像协助：Yang Hong Laboratory, Department of Cell Biology, University of Pittsburgh in collaboration with the Center for Biological Imaging

3. 开发了可直观操作、满足多种研究需求的高扩展性软件

成像软件“NIS-Elements C”所采用的GUI可以根据不同的研究需求更改布局，直观地进行操作。

新开发的“Compact模式”，即便是新手也能轻松操作。可以设定为在GUI上只显示日常观察所需的最简程序的功能，实现直观操作。
而且还提供了“Advanced模式”，可自由更改GUI布局。当需要频繁更改观察条件的复杂成像时，可以设定为显示多种功能，还可以根据个别的研究需求来改变布局。

此外，通过追加选配功能，让自定义变得更为简单，例如通过组合倍率变更及载物台移动来执行图像采集和分析的显微镜复杂操作的自动化。

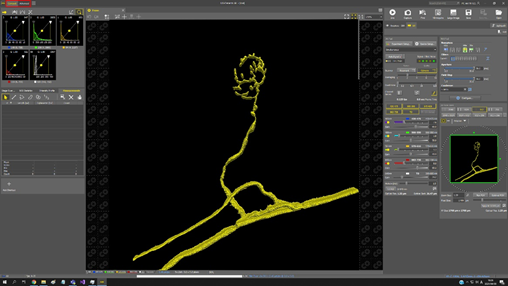

以往产品ECLIPSE E200 | 和ECLIPSE Si | 载物台高度的对比 — “Compact模式”的GUI布局示例
通过2K×2K像素共振扫描获得的小鼠肌肉的3D显示图像。

主要规格

横にスクロールしてご覧ください。

	AX	AX R
FOV	φ25mm	φ25mm
标准图像获取	FOV 25mm 检测计扫描器最大8192 x 8192像素最快240 fps（512×16像素） 10 fps（512×512像素）	FOV 25mm 检测计扫描器最大8192 x 8192像素最快240 fps（512×16像素） 10 fps（512×512像素）
高速图像获取	ー	FOV 25mm共振扫描器最大2048×2048像素最快720 fps（2048×16像素：2K） 30 fps（2048×512像素：2K）
