高速获取活体深部的高分辨率大视场图像
尼康发售多光子共聚焦显微镜“AX R MP”

2021年12月01日

小鼠手的血管(染色:Alexa488)与表皮(SHG)的3D成像使用AX R MP专用生物显微镜水浸物镜“CFI75 Apochromat LWD 20XCW”(另售)

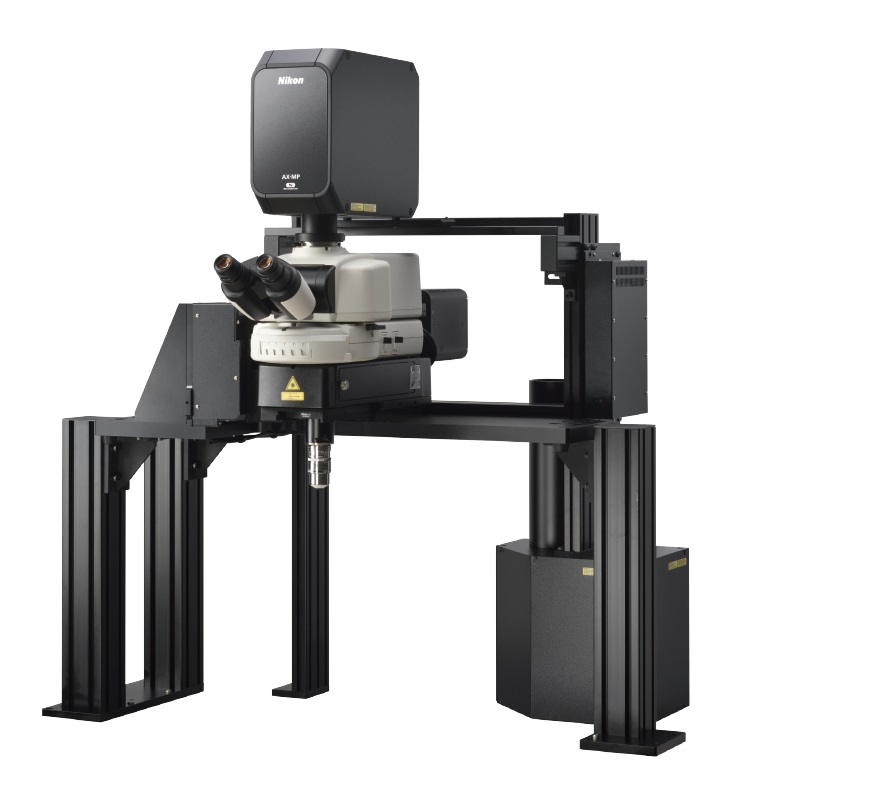

多光子共聚焦显微镜AX R MP(龙门支柱型)

尼康株式会社(日本东京)发售多光子共聚焦显微镜“AX R MP”,其可高速获取活体深部的高分辨率大视场图像。

发售概要

产品名称 产品名称 多光子共聚焦显微镜系统AX R MP
发售日 2022年春季

开发背景

近年来,神经科学及免疫学等研究领域在利用显微镜观察活体组织及大型样本、对脑神经及血流等高速变化的活体反应等方面的研究不断取得进展,这就要求显微镜能够支持各种不同的实验,并在不改变样本方向的情况下,从正侧面及斜面等角度也可对样品进行观察。 为满足这一需求,尼康提供的高速多光子共聚焦显微镜可利用红外超短脉冲激光※1扫描样本,可以三维的方式呈现样品的深部结构。而本次,尼康推出了全新的可高速获取高分辨率大视场图像的多光子共聚焦显微镜“AX R MP”。在配置了正置显微镜的系统中,物镜的下方有很大空间来满足广泛的实验需要,还可从各个不同的角度获取图像。全新的AX R MP能够高效地获取更多有关活体深部细微构造的信息,支持多样化的生命现象研究。

  • ※1具有数飞秒(1000兆分之1秒)到数皮秒(1兆分之1秒)脉冲宽度的红外线激光。具有对目标物热损伤少等特点。

主要特点

1. 可高速拍摄大视场高分辨率图像,高效地获取更多信息

与AX R MP专用的“多光子共聚焦系统用显微镜AX-FNGP和AX-FNSP”或研究用倒置显微镜ECLIPSE Ti2-E组合使用时,可在视场数※222mm的宽场下高速获取高分辨率为2K×2K的图像(2048×2048像素)。利用共振扫描仪,可高清地获取高速变化的活体反应,视场边缘也依旧清晰。AX R MP可高效地获取更多信息,支持对活体生命现象的研究。

  • ※2可从显微镜获取的图像大小。

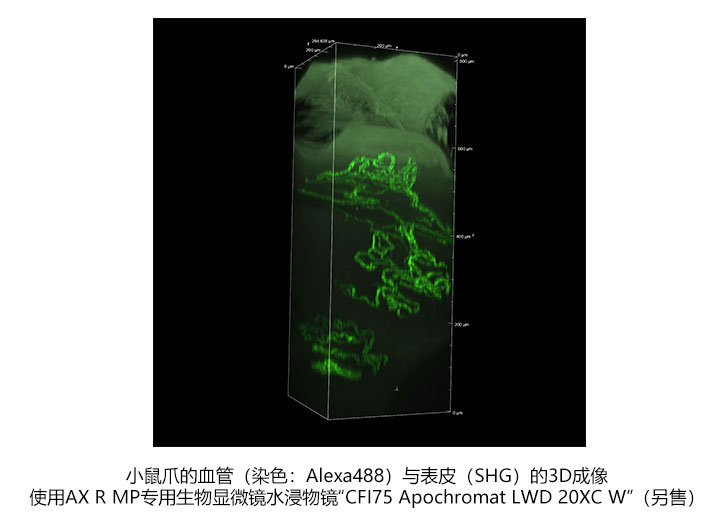

小鼠爪的血管(染色:Alexa488)与表皮(SHG)的3D成像

2. 物镜下方空间广阔,满足各种不同的实验需求

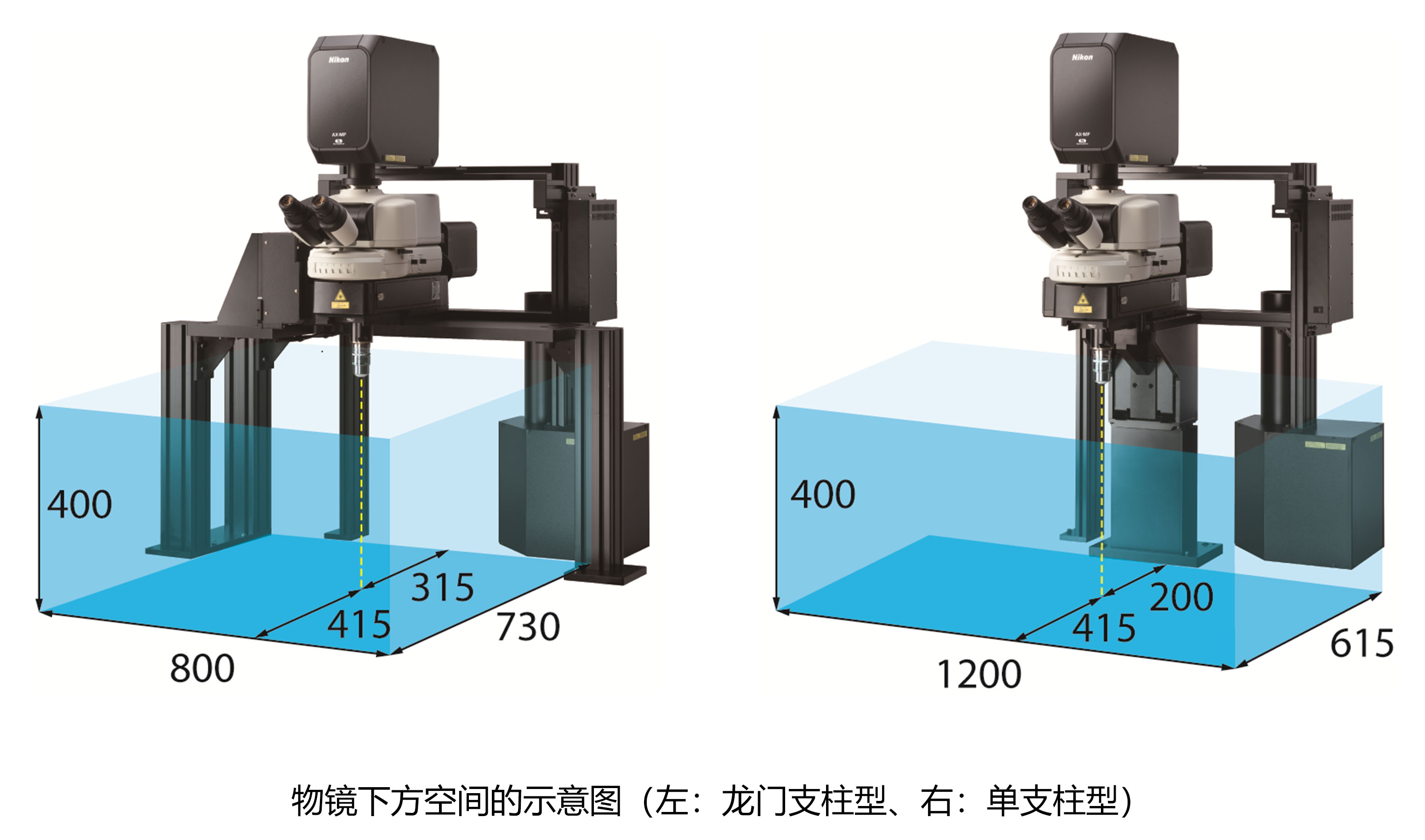

为了能够观察大型样本或在大型实验空间中观察活体样本的活动与反应,在“多光子共聚焦系统用显微镜AX-FNGP和AX-FNSP”的物镜下方设有高度40cm的空间。用户可以选择龙门支柱以进行需要大深度的实验或选择单支柱以满足需要大横宽的实验。广阔的空间使得样本和实验器具的设置更加自由,让使用者可以灵活地应对大型化样本和多样化的实验。

微分干涉成像 经Segment.ai处理后可轻易识别非聚合目标细胞

3. 物镜可动,实现各角度观察

新开发的“CFI75倾角单物镜支架”(选配)可使“多光子共聚焦系统用显微镜AX-FNGP和AX-FNSP”的物镜垂直或水平旋转,调节成各种角度。不改变样本方向即可观察多个部位,削减繁复作业,使工作流程更高效。

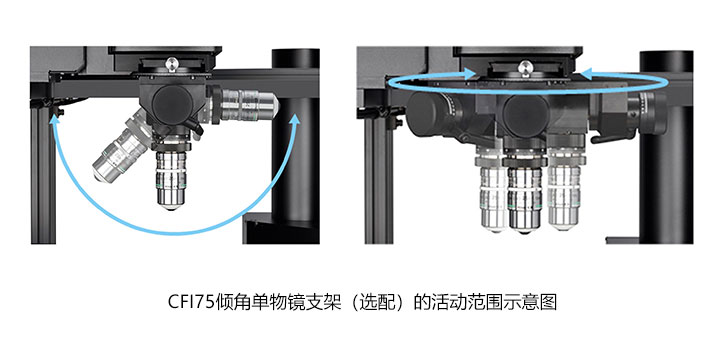

CFI75倾角单物镜支架(选配)的活动范围示意图

4. 物镜可对活体样品深部进行大视野观察

将AX R MP与合适的物镜组合,无论是样本的表面还是样品的深部,均可获取到清晰的图像。尼康提供多种高分辨率物镜,这些物镜在至近红外的波长范围内具有色差校正,不同的物镜可以应对不同的实验需求。
本次,还将同时发售AX R MP专用生物显微镜水浸物镜“CFI75 Apochromat LWD 20XC W”(选配)。其设计减少了图像周围的光损失,在视场角落也可获取明亮的图像,并且能在大视场中捕获活体深部的微小构造。

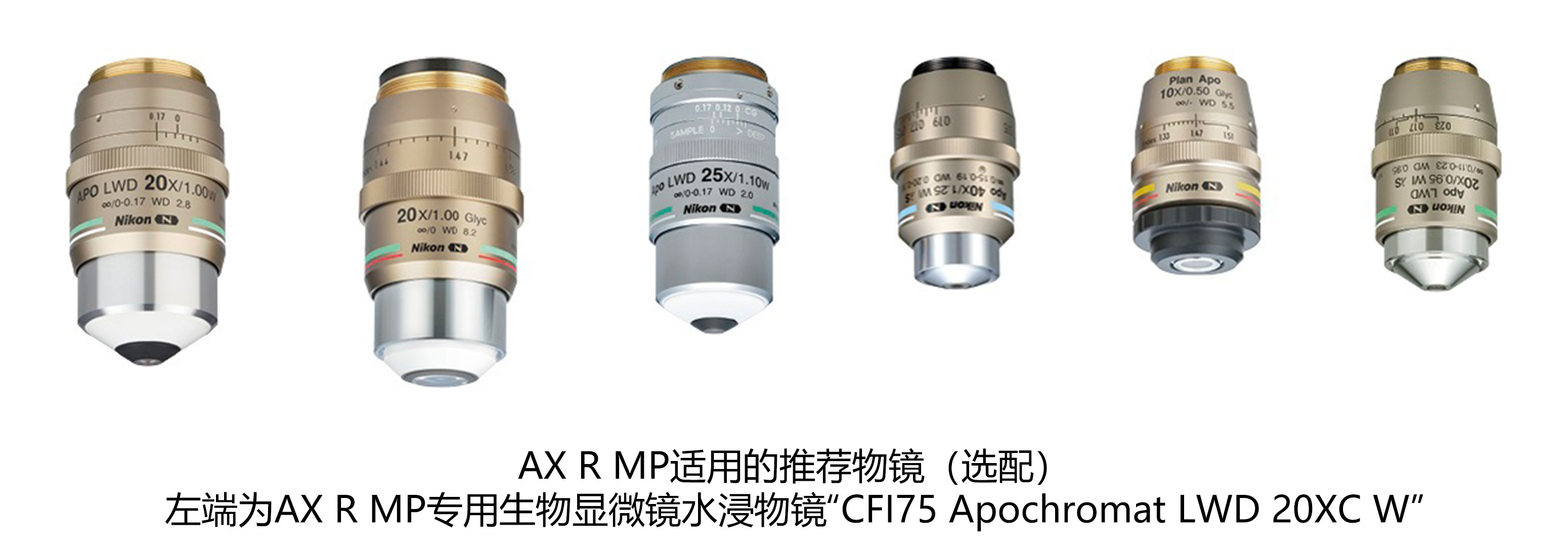

AX R MP适用的推荐物镜

主要规格

兼容的显微镜 多光子共聚焦系统用显微镜“AX-FNGP”(龙门支柱型)
多光子共聚焦系统用显微镜“AX-FNSP”(单支柱型)
※这些正置显微镜为AX R MP的专用机型。
研究用倒置显微镜ECLIPSE Ti2-E
※倒置显微镜不适用龙门支柱、单支柱、CFI75倾角单物镜支架。
获取高速图像 22mm视场数的共振扫描仪
最大 2048×2048像素
最快每秒720帧(512×16像素)
每秒30帧(512×512像素)
CFI75倾角单物镜支架(选配) 【旋转】
手动水平±100°
垂直±90°
【Z粗调】
手动±3mm
推荐物镜(选配) CFI75 Apochromat LWD 20XC W(数值孔径:1.00,工作距离:2.8mm)
CFI90 20XC Glyc(数值孔径:1.00,工作距离:8.20 mm)
CFI75 Apochromat 25XC W 1300(数值孔径:1.10,工作距离:2.00 mm)
CFI Apochromat Lambda S 40XC WI(数值孔径:1.25,工作距离:0.20-0.16 mm)
CFI Plan Apochromat 10XC Glyc(数值孔径:0.50,工作距离:5.50 mm)
CFI Apochromat LWD Lambda S 20XC WI(数值孔径:0.95,工作距离:0.95 mm)
