轻松实现大视场观察,并拥有宽波长范围的完美色差校正

尼康发售生物显微镜用物镜
“CFI Plan Apochromat Lambda D”系列

2021年12月23日

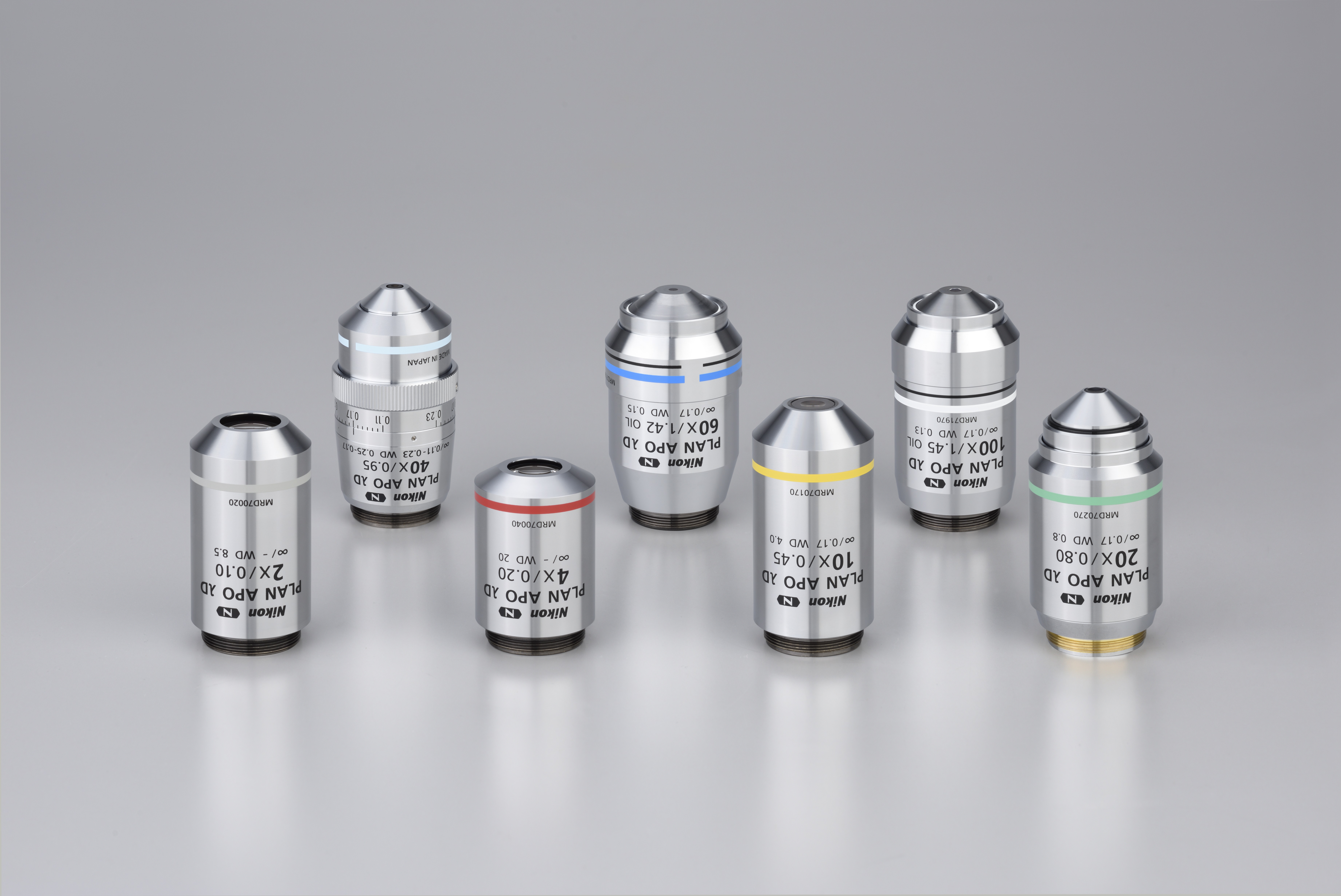

CFI Plan Apochromat Lambda D

株式会社尼康(日本东京)发售生物显微镜用物镜“CFI Plan Apochromat Lambda D”系列,共7款,其支持视场数※125mm的大视场观察,可以进行宽波长范围的色差校正。

  • ※1 可以从显微镜捕获的图像的大小。

发售概要

产品名称 生物显微镜用物镜 CFI Plan Apochromat Lambda D系列
发售日 2021年12月29日

开发背景

生命科学研究中,对通过在大视场下清晰地捕捉样本从而提高观察效率、观察细微结构这类操作,有很大的需求。
为满足这些需求,尼康新发售生物显微镜用物镜“CFI Plan Apochromat Lambda D”系列。其支持视场数25mm的大视场观察,可以进行宽波长范围的色差校正,实现了高数值孔径和高分辨率。
与同时发售的显微镜相机“Digital Sight 10”组合,可以获取更高分辨率的图像直至视场边缘。

  • ※2 表示物镜可收集的光的范围的数值。数值越大,可收集的光的范围越广,图像也变得明亮。

主要特点

1. 捕捉明亮清晰的大视场图像,提高观察效率

通过采用新开发的高折射率玻璃,有效抑制视场周围部的光量减少,明亮清晰地捕捉视场边缘的观察对象。在视场数25 mm的大视场下,可视性加大,可以进行高效观察,实现高吞吐量。

小鼠肾脏切片标本 左:常规物镜、右:CFI Plan Apochromat Lambda D10X物镜

2. 单一物镜即可支持宽波长范围观察

采用异常分散玻璃,在可见光至近红外线(405nm~850nm)的波长范围中,校正导致颜色渗色的色差。单一物镜即可支持宽波长范围的试剂,无需进行长久以来的根据波长区分使用物镜的操作。

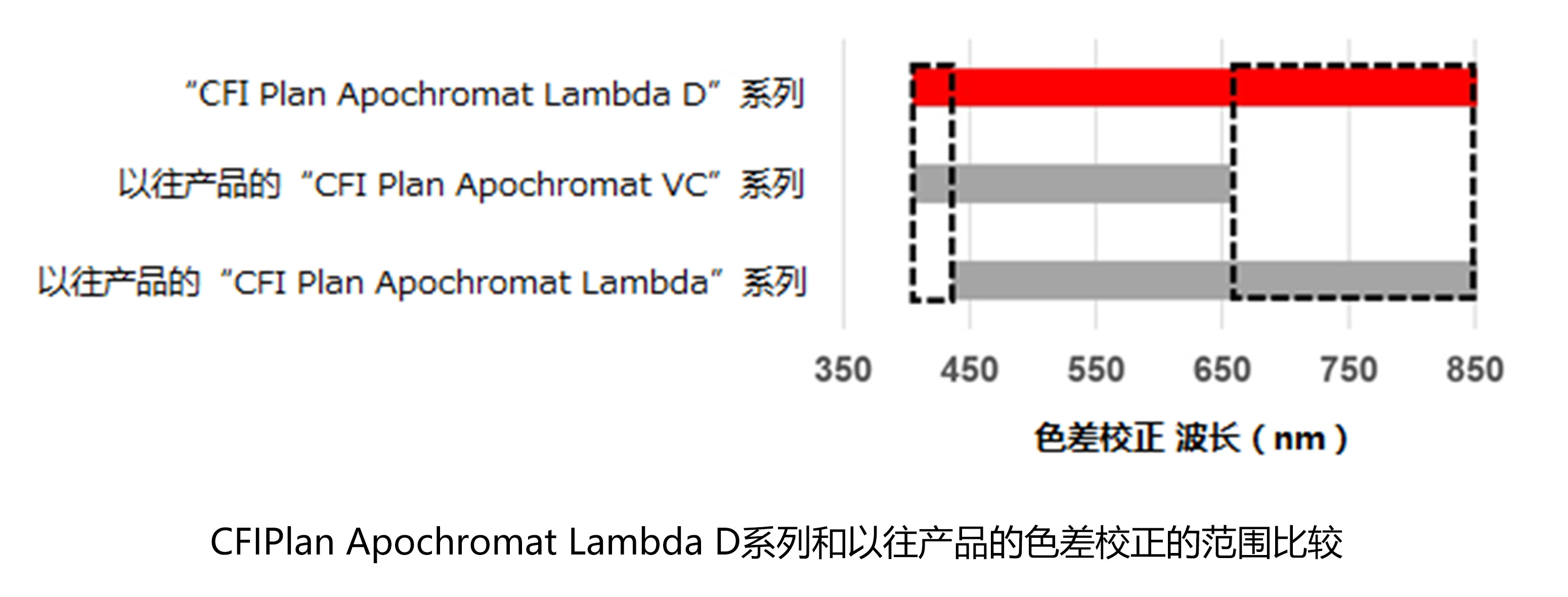

CFI Plan Apochromat Lambda D系列和以往产品的色差校正的范围比较

3. 通过高数值孔径获得高分辨率

通过超薄、高精度加工镜片边缘,扩大了镜片的有效直径,实现了高数值孔径。同时具有高数值孔径和大视场,使明亮的高分辨率观察成为可能,可以清晰地捕捉标本的细微结构。

主要规格

产品名称 数值孔径 工作距离(mm) 盖玻片厚度(mm)
CFI Plan Apochromat Lambda D 2X 0.10 8.50 0/0.17
CFI Plan Apochromat Lambda D 4X 0.20 20.00 0/0.17
CFI Plan Apochromat Lambda D 10X 0.45 4.00 0.17
CFI Plan Apochromat Lambda D 20X 0.80 0.80 0.17
CFI Plan Apochromat Lambda D 40XC 0.95 0.21 0.11~0.23
CFI Plan Apochromat Lambda D 60X Oil 1.42 0.15 0.17
CFI Plan Apochromat Lambda D 100X Oil 1.45 0.13 0.17
